您的位置: 首頁 >> 產品中心 >> 耐腐蝕閥門

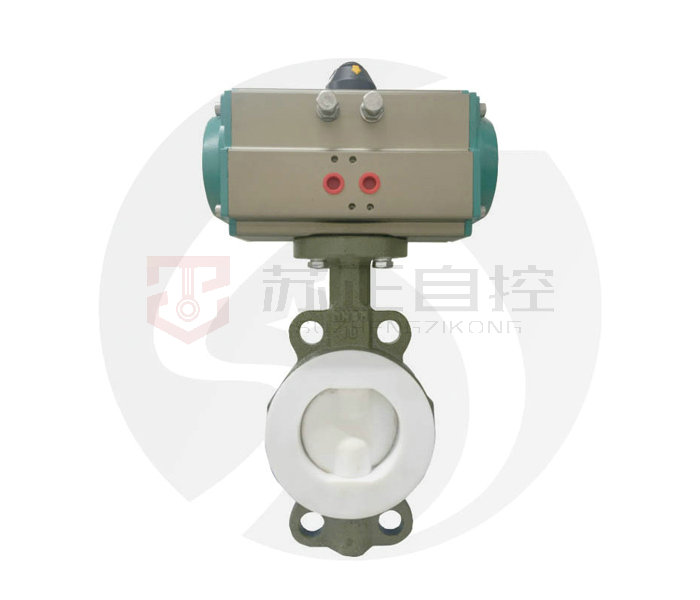

氣動襯氟對夾蝶閥
產品概述

一、技術參數

公稱通徑DN40~600mm(如需其他口徑,訂貨時請注明)

公稱壓力1.0~16Mpa(如需其他壓力標準,訂貨時請注明)

閥體材質: 鑄鐵(Q)、碳鋼(C)、不銹鋼304(P)

密封材質聚四氟乙烯(F)

襯里材質聚全氟乙丙烯(F46)可溶性聚四氟乙烯(PFA)

介質溫度W2:-20-150°C

連接方式:對夾

氣動執行器SZAT系列、SZAW系列、進口執行器系列

作用方式:雙作用、單作用常閉、單作用常開

二、技術規范

設計依據

GB

API

設計標準

GB/T12238

HG/T3704

API609

結構長度

GB/T12221

API609

法蘭標準

GB/T9113

HG/T20592

AMSEB16.520592

試驗,檢驗標準

GB/T13927電火花檢測

API598點火花檢測

三、氣動襯氟對夾蝶閥安裝連接尺寸

公稱通徑/DN

外形尺寸

連接尺寸1.6

執行器型號

L

L1

L2

H1

H2

D1

D2

N-D

40

43

215

105

172

110

110

88

4-18

SZATD83/SZATE83

50

43

215

105

172

110

125

102

4-18

SZATD83/SZATE83

65

46

215

105

185

110

145

122

8-18

SZATD83/SZATE83

80

46

215/265

105/110

215

110/120

160

138

8-18

SZATD83/SZATE92

100

52

265/270

110/125

265

120/142

180

158

8-18

SZATD92/SZATE105

125

56

270/310

125/142

270

142/158

210

188

8-18

SZATD105/SZATE125

150

56

310/400

142/160

310

158/178

240

212

8-22

SZATD125/SZATE140

200

60

400/465

160/178

400

178/200

295

242

12-22

SZATD140/SZATE160

250

68

465/550

178/210

465

200/235

355

268

12-26

SZATD160/SZATE190

300

78

550/550

210/235

550

235/260

410

295

12-26

SZATD190/SZATE210

350

78

550/646

235/258

550

260/325

470

320

16-26

SZATD210/SZATE240
