您的位置: 首頁 >> 產品中心 >> 氣動調節閥

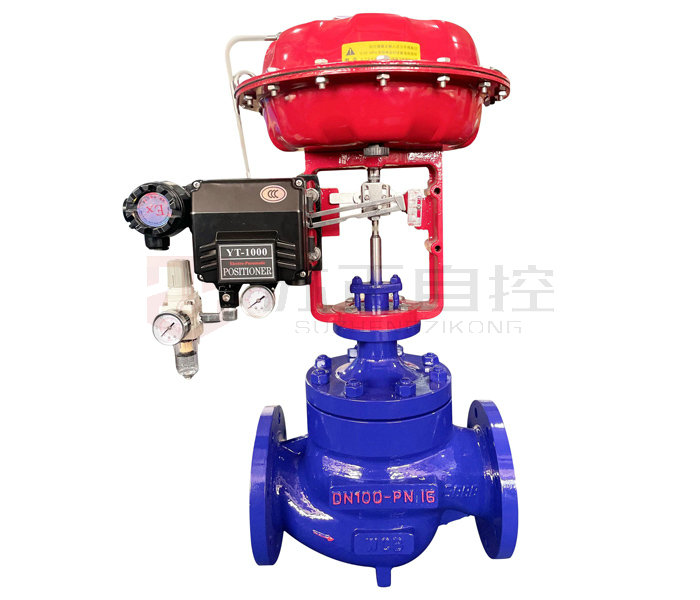

氣動套筒調節閥
產品概述
氣動薄膜套筒調節閥特別適用于泄露量要求不高、閥前后壓差較大的場合。氣動套筒調節閥主要特點是采用雙密封結構,由多彈簧氣動薄膜執行機構和低流阻精小型套筒調節閥閥體組成,多彈簧執行機構高度低、重量輕、裝備簡便。精小型閥體流道呈S流線型,具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點,可用于苛刻的工作條件: (1)采用平衡型雙密封閥芯,不平衡力下,允許壓差大,操作穩定。 (2)閥芯導向面大,可改善由渦流和沖擊引起的振蕩。 (3)比普通的單、雙座調節閥噪聲降低10dB左右。 (4)結構簡單,裝拆維修方便。

氣動薄膜套筒調節閥主要技術參數

公稱通徑(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

閥座直徑(dn)

20

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數(KV)

直線

10

11

17.6

27.5

44

69

110

176

275

440

630

1000

1600

等百分

6.3

10

16

25

40

63

100

155

250

370

580

900

1300

允許壓差(MPa)

6.4

6.4

5.2

5.2

4.6

4.6

3.7

3.7

3.5

3.1

3.1

2.6

2.2

公稱壓力(MPa)

1.62.54.06.410.0

額定行程(mm)

16

25

40

60

100

配用執行器型號

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

閥蓋形式

標準型(-17+250)、高溫型(+250+450)、低溫型(-40-196)、波紋管密封型(-40+350)

壓蓋形式

螺栓壓緊式

密封填料

V型聚四氟乙烯填料、V型柔性石墨填料

閥芯形式

平衡式閥芯(套筒導向)

流量特性

直線性、等百分比

氣動薄膜套筒調節閥執行器技術參數

配置執行器類別

ZHA/B多彈簧簿膜執行機構

執行器型號

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

有效面積(cm2)

350

350

560

900

1400

行程(mm)

1016

24

40

4060

100

彈簧范圍(KPa)

20100(標準)、20-6060-10040-20080-240

膜片材料

丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布

供氣壓力

140400KPa

氣源接口

RC1/4"

環境溫度

-30+70

可配附件

定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

作用形式

氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC)

氣動薄膜套筒調節閥主要零件材料

1

閥體

WCB

304

316

316L

2

墊片

PTFE\石墨墊片

PTFE\石墨墊片

PTFE\石墨墊片

PTFE\石墨墊片

3

套筒

304

304

316

316L

4

閥芯

304

304

316

316L

5

密封中墊

PTFE\石墨墊片

PTFE\石墨墊片

PTFE\石墨墊片

PTFE\石墨墊片

6

閥蓋

WCB

304

316

316L

7

閥桿

304

304

316

316L

8

填料

PTFE/石墨

PTFE/石墨

PTFE/石墨

PTFE/石墨

9

螺栓

25

不銹鋼

不銹鋼

不銹鋼

10

填料壓蓋

WCB

304

316

316L

氣動薄膜套筒調節閥主要性能指標

項目

不帶定位器

帶定位器

基本誤差%

±5.0

±1.0

回差%

3.0

1.0

死區%

3.0

0.4

始終點偏差%

氣開

始點

±2.5

±1.0

始點

±5.0

±1.0

氣關

始點

±5.0

±1.0

終點

±2.5

±1.0

額定行程偏差%

2.5

泄露量L/h

0.01%×閥額定容量

可調范圍R

301

氣動薄膜套筒調節閥外形圖

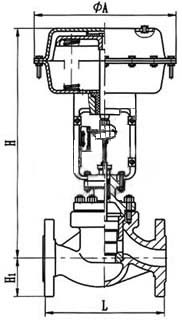

氣動薄膜套筒調節閥外形尺寸圖

氣動薄膜套筒調節閥安裝連接尺寸

公稱通徑 DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

L

PN16/25

185

200

220

250

275

300

350

410

450

550

670

770

PN40

190

210

230

255

285

310

355

425

460

560

740

805

PN64

200

210

235

265

295

320

370

440

475

570

750

820

H

PN16/25

117

120

139

144

188

208

220

268

278

320

441

503

PN40

124

128

145

150

195

220

230

280

290

335

465

528

PN64

130

135

155

170

205

240

255

295

310

360

480

550

H1

165

185

185

205

245

255

270

335

365

430

560

680

H2

298

298

298

298

380

380

380

510

510

510

650

650

H3

177

177

177

177

182

182

182

182

182

218

218

218

L1

280

280

280

280

350

350

350

475

475

475

560

560

A

282

282

282

282

360

360

360

470

470

470

580

580

D

220

220

220

220

270

270

270

320

320

320

400

400
