您的位置: 首頁 >> 產品中心 >> 氣動閥
氣動軟密封球閥
產品概述
氣動軟密封球閥是一種轉角為90°的旋轉類閥門。密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。氣動軟密封球閥與電氣閥門定位器配套,輸入4~20mADC信號及0.4~0.7MPa氣源即可控制運轉,實現對壓力、流量、溫度、液位等參數的調節。亦配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作,并送出二對無源觸點信號指示閥門的開關。氣動軟密封球閥具有連線簡單、結構緊湊、動作穩定可靠等優點。氣動軟密封球閥廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。

氣動軟密封球閥產品特點

1)流體阻力小、球閥是所有閥類中流體阻力最小的一種,即使是縮徑球閥,其流體阻力也相當小。
2)止推軸承減小閥桿摩擦力矩,可使閥桿長期操作平衡靈活。
3)閥座密封性能好,采用聚四氟乙烯等材料制成的密封圈,結構易于密封,而且球閥的閥封能力隨著介質壓力的增設而增大。
4)閥桿密封可靠,由于閥桿只作旋轉運動而不做升降運動,閥桿的填料密封不易破壞,且密封能力隨著介質的壓力增設而增大。
5)由于聚四氟乙烯等材料具有良好的自潤滑性,與球體的摩擦損失小,幫球閥的使用壽命長。

氣動軟密封球閥主要設計標準

設計與制造

GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357

法蘭尺寸

JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543

結構長度

GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202

檢驗與試驗

JB/T 9092、API 598、GB/T13927

氣動軟密封球閥主要技術參數及性能

公稱通徑

15

20

25

32

40

50

65

80

100

125

150

200

250

300

流量系數Kv

21

38

72

112

170

273

384

512

940

1452

2222

3589

5128

7359

公稱壓力(MPa)

PN1.6、2.5、4.0、6.4MPa

泄漏量

軟密封:零泄漏

閥體形式

兩段式閥體(浮動球體)

兩段式閥體(固定球體)

閥芯形式

“O”型球形閥芯

密封填料

聚四氟乙烯(PTFE)、金屬石墨纏繞墊片

連接形式

法蘭、焊接、螺紋

流量特性

近似快開特性

可調范圍

DN15-65

DN80-300

250:1

350:1

適用溫度

密封面

PTFE≤180℃、PPL≤280℃

配置執行機構

GT、SR、ST、AT、AW系列單雙作用氣動執行器

控制方式

開關型(開關兩位控制)、調節型(4~20mA控制)

氣動軟密封球閥執行器技術參數

執行器型號

GT、SR、ST、AT、AW系列單雙作用氣動執行器

供氣壓力

0.4~0.7MPa

氣源接口

G1/4"、G1/8"、G3/8"、G1/2"

環境溫度

-30~+70℃

作用形式

單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)

可配附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動軟密封球閥主要零件材料

零件名稱

材料

閥體

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球體

2Cr13+氮化處理

304

316

316L

閥桿

2Cr13

304

316

316L

閥座密封圈

不銹鋼+淡化處理

填料

V型PTFE四氟填料、柔性石墨

氣動軟密封球閥主要性能規范

公稱通徑DN(mm)

DN15-300

公稱壓力

PN(MPa)

1.0

1.6

2.5

4.0

6.4

試驗壓力

強度試驗

1.5

2.4

3.75

6.0

9.60

密封試驗

1.1

1.76

2.75

4.4

7.04

低壓氣密試驗

0.5~0.7

適用介質

水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

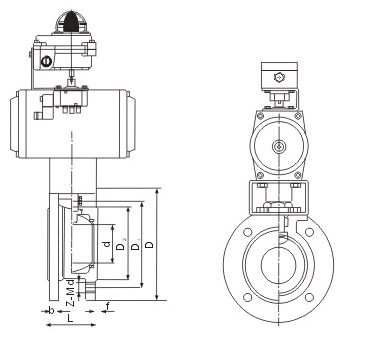

氣動軟密封球閥外形圖

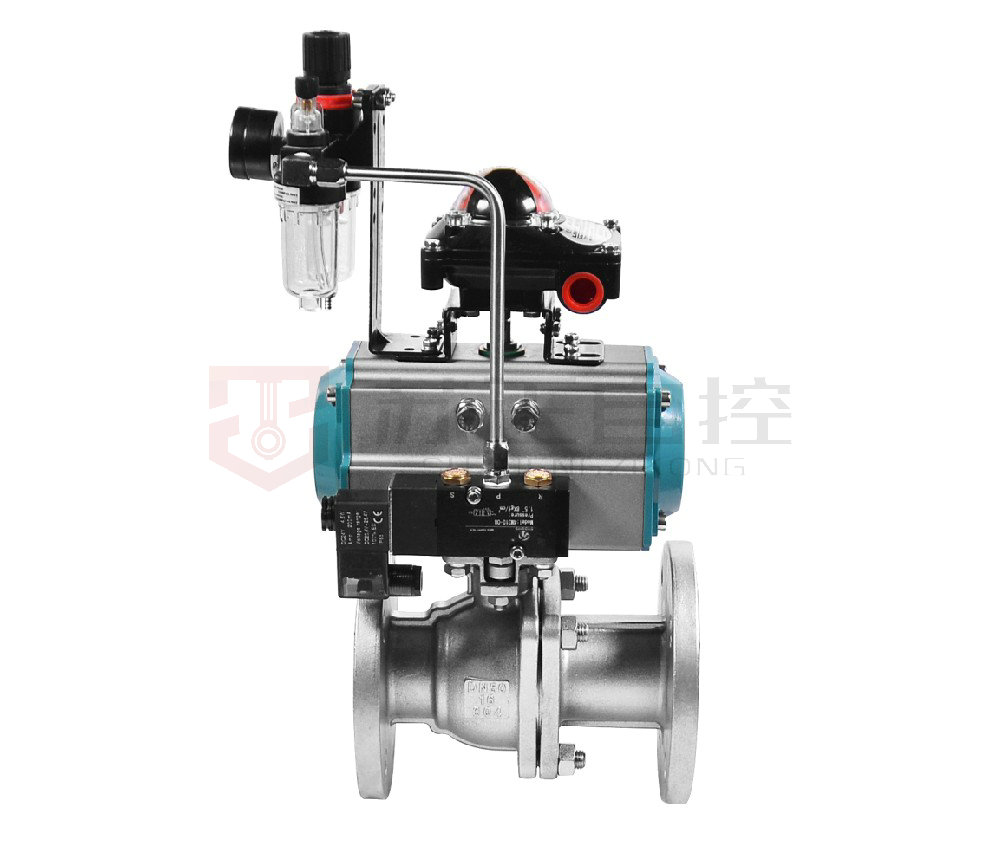

氣動軟密封球閥

氣動四氟密封球閥

氣動軟密封球閥安裝連接尺寸

公稱通徑DN(mm)

主要尺寸

法蘭尺寸

PN1.6MPa

PN2.5MPa

L

H

H1

L1

D

D1

D2

n-φd

D

D1

D2

n-φd

15

130

185

/

140

95

65

46

4-14

95

65

46

4-14

20

140

191

/

140

105

75

45

4-14

105

75

56

4-14

25

150

193

/

140

115

85

65

4-14

115

85

65

4-14

32

165

212

/

164

140

100

76

4-18

140

100

76

4-18

40

180

217

/

164

150

110

84

4-18

150

110

84

4-18

50

200

260

102

190

165

125

99

4-18

165

125

99

4-18

65

220

293

114

210

185

145

118

4-18

185

145

118

8-18

80

250

323

127

247

200

160

132

8-18

200

160

132

8-18

100

280

382

152

276

220

180

156

8-18

235

190

156

8-22

125

320

468

184

348

250

210

184

8-18

270

220

184

8-26

150

360

510

219

378

285

240

211

8-22

300

250

211

8-26

200

400

655

273

524

340

295

266

12-22

360

310

274

12-26

250

630

/

360

/

405

355

319

12-26

425

370

330

12-30

300

750

/

395

/

460

410

370

12-26

485

430

389

16-30

氣動軟密封球閥產品選型

1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
盡量詳細提供氣動軟密封球閥的技術參數,方便我公司銷售及技術人員為您準確選型。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務!
